Pengenalan Produk

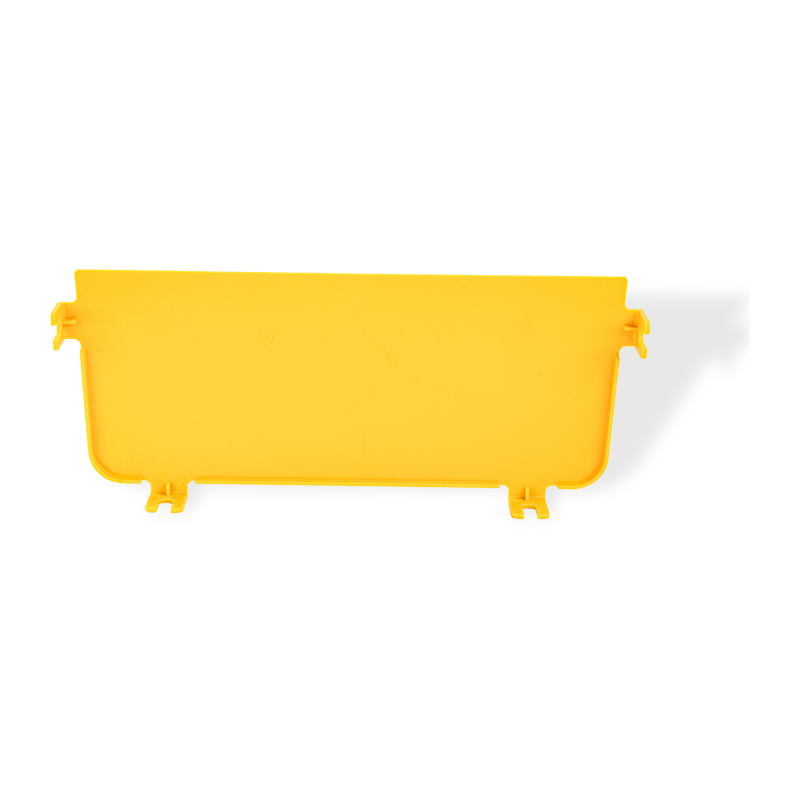

Cawan Akhir Dulang Kabel Gentian ialah aksesori utama dalam sistem palung gentian optik. Ia diperbuat daripada bahan ABS kalis api untuk memastikan keselamatan dan kestabilan. Penyekat pelabuhan ini direka dengan indah untuk menutup dengan sempurna hujung palung gentian optik, menghalang habuk dan serpihan daripada masuk dengan berkesan, dan melindungi gentian optik daripada kerosakan yang tidak disengajakan. Prestasi kalis apinya memenuhi piawaian UL94 FV-0 dan selamat dan boleh dipercayai. Penyekat pelabuhan mudah dipasang dan mempunyai keserasian yang kuat. Ia sesuai untuk pelbagai sistem palung gentian optik. Permukaan licin dan penampilan kemas bukan sahaja meningkatkan estetika keseluruhan, tetapi juga berkesan membimbing talian gentian optik untuk memastikan penghantaran data yang lancar dan cekap. Sama ada pusat data baharu atau diperluaskan, penyekat pelabuhan adalah pilihan yang amat diperlukan dan berkualiti tinggi.

Cawan Akhir Dulang Kabel Gentian

Klasifikasi produk: Dulang Kabel Optik

Gambaran Keseluruhan Produk

Cawan hujung dulang kabel gentian ialah aksesori penamatan yang dipasang pada hujung terbuka dulang kabel optik. Ia mewujudkan penghalang封闭 yang menghalang pengumpulan serpihan, sentuhan fizikal dengan penamatan kabel, dan anjakan kabel gentian optik secara tidak sengaja. Dihasilkan daripada keluli dengan salutan serbuk elektrostatik, cawan hujung sepadan dengan dimensi dulang standard (lebar dari 100mm hingga 600mm). Komponen ini mempunyai lubang pelekap pra-gerudi yang dijajarkan dengan anak tangga dulang dan profil tepi bulat licin yang menghilangkan sudut tajam. Apabila dipasang, cawan hujung mengekalkan pematuhan jejari lentur untuk gentian optik yang keluar atau tamat pada titik akhir dulang. Reka bentuknya disepadukan dengan bahagian lurus, selekoh menegak atau siku mendatar untuk memberikan perlindungan kabel yang konsisten merentasi keseluruhan laluan pengurusan kabel.

Kelebihan Teras

  • Keserasian dimensi dengan lebar dulang kabel optik standard (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • Substrat keluli tergalvani ketebalan 0.8mm hingga 1.5mm dengan salutan poliester tahan kakisan (80-100 mikron).
  • Pemasangan snap-fit ​​tanpa alat pada dulang dengan anak tangga berlubang; penetapan skru tersedia untuk persekitaran getaran tinggi.
  • Tepi bulat dengan jejari 5mm untuk mengelakkan pelanggaran jejari lentur gentian (memenuhi IEC 60794-1-21).
  • Reka bentuk slot terbuka di bahagian bawah untuk saliran kabel dan pengudaraan, mengurangkan pengekalan lembapan.

Ciri-ciri Produk

bahan Keluli tergelek sejuk (DX51D Z) atau keluli tahan karat 304/316L
Kemasan permukaan Salutan serbuk elektrostatik, RAL 7035 atau RAL 9010; ketebalan 60-80μm
Pilihan ketebalan 1.0mm, 1.2mm, 1.5mm (bergantung pada penarafan beban dulang)
Keserasian lebar 100mm hingga 600mm, boleh laras melalui bebibir sisi
Ketinggian 50mm, 80mm, 100mm, 120mm (padanan dengan ketinggian rel sisi dulang)
Julat suhu -40°C hingga 85°C
Peringkat kebakaran UL 94 V-0; indeks oksigen ≥28% (komponen plastik tiada dalam versi semua keluli)
Kaedah pemasangan Pembetulan skru (bolt M6x12) atau klip-on dengan nat spring

Senario Aplikasi

Dulang kabel pusat data di titik akhir tempat pelompat gentian beralih ke rak peralatan.
Pejabat pusat telekomunikasi dan bahagian kepala yang memerlukan perlindungan penamatan untuk kabel optik tulang belakang.
Persekitaran automasi industri dengan getaran, menghalang anjakan hujung kabel.
Aci penaik kabel dan titik pengedaran bangunan di mana dulang berakhir pada penembusan dinding.
Penutup gentian luar dan pintu masuk kabinet (penarafan IP30 dengan plat kelenjar pilihan).

Nota Teknikal & Penyelesaian

Keperluan pelepasan pemasangan

Kekalkan ruang minimum 25mm antara cawan hujung dan dinding atau peralatan bersebelahan. Kelegaan terhad boleh menyebabkan jejari lentur gentian di bawah 40mm untuk gentian SMF-28 standard. Gunakan cawan hujung mengimbangi (bersudut 15 atau 30 darjah) apabila ruang terhad.

Kesinambungan pembumian

Akhir cawan dengan permukaan dicat tidak secara automatik terikat pada pembumian dulang. Pasang klip pembumian atau pencuci bintang di antara skru pelekap dan dulang untuk memastikan kesinambungan elektrik bagi pembumian sistem bagi setiap TIA-607-B.

Pengurusan kelembapan dalam dulang luar

Untuk kawasan luar atau tempat cucian, pilih cawan hujung dengan lubang tangisan bawah (diameter 2mm, jarak 50mm). Tanpa saliran, pemeluwapan terkumpul dan meningkatkan kehilangan sisipan dalam penyambung optik. Cawan hujung berlubang menyediakan pengudaraan dan mengurangkan tekanan pembezaan.

Keserasian dengan tangga kabel lwn dulang berlubang

Cawan hujung standard direka untuk dulang kabel berlubang. Untuk dulang jenis tangga (jarak tangga pada 250mm atau 300mm), gunakan cawan hujung bebibir yang dilanjutkan yang bertindih melepasi anak tangga terakhir untuk mengelakkan kabel kendur pada titik akhir.

Soalan Lazim

Bolehkah cawan hujung dipasang semula pada dulang sedia ada yang dipasang?
ya. Cawan hujung meluncur di atas rel sisi dulang tanpa menanggalkan kabel. Walau bagaimanapun, jika kabel melepasi hujung dulang lebih daripada 30mm, sokongan sementara diperlukan semasa pemasangan untuk mengelakkan ketegangan gentian.
Apakah kapasiti beban cawan akhir itu sendiri?
Cawan hujung tidak direka untuk menanggung beban. Daya paksi maksimum 50N (bersamaan dengan 5kg statik) dikenakan pada muka hujung. Untuk menarik kabel atau aplikasi tegangan, gunakan siku tarik-lepas khusus atau kotak penamatan.
Adakah cawan hujung memerlukan gasket untuk perlindungan habuk?
Versi standard tidak mempunyai gasket. Untuk tahap perlindungan IP4X, tempah cawan hujung dengan gasket neoprena (ketebalan 2mm) diprapasang pada bebibir. Gasket memampatkan untuk menutup celah antara cawan hujung dan rel sisi dulang.
Bagaimana untuk mengenal pasti saiz cawan hujung yang betul untuk dulang sedia ada?
Ukur lebar dalaman antara rel sisi dulang (bukan lebar nominal). Ukur juga ketinggian rel sisi. Penandaan cawan hujung menunjukkan siri dulang yang serasi, cth., "C100H80" muat dulang 100mm lebar x 80mm tinggi.

Maklumat Rujukan Pesanan

Struktur nombor bahagian FEC-[Lebar dalam mm]-[Ketinggian dalam mm]-[Kod bahan]
Contoh FEC-300-100-SS304 (300mm lebar, 100mm tinggi, 304 keluli tahan karat)
Pembungkusan standard 10 keping setiap karton dengan skru pelekap disertakan (M6x12, 4 setiap cawan hujung)
Pilihan tersuai Salutan serbuk kuning (keterlihatan tinggi), port kemasukan kabel pra-gerudi (diameter 20-50mm), pelabelan terukir laser
Sifat fizikal
taip Dulang Kabel Gentian / Dulang Kabel Optik
bahan bahan PVC kalis api Untuk Bahagian Lurus, ABS kalis api Untuk Aksesori, bahan tiub fleksibel ialah PP. Bahan kalis api diberi nilai UL94 FV-0
Kemasan/rawatan permukaan

/

Julat dimensi

boleh disesuaikan tersedia

Lebar 120/240/300/360
Ketinggian Rel Sisi 100
Panjang 2000/3000/Disesuaikan
Ketebalan/diameter wayar
Maks. Beban Kerja
Aksesori/produk berkaitan
Ciri-ciri Produk

1. Reka bentuk tertutup, melindungi kabel gentian optik daripada kerosakan.

2. Salur raceway gentian diperbuat daripada bahan plastik kalis api dengan permukaan licin dan penampilan yang baik.

3. Menawarkan kawalan jejari lenturan dan memastikan jejari gentian≧40mm Kit keluar kabel alih adalah pilihan untuk memenuhi permintaan pusat tarikh yang berkembang.

4. pelbagai jenis cara pemasangan boleh didapati seperti gantung, kabinet atas menyokong atau menyambung dengan dulang kabel lain.

warna Kuning(pantone 123c)
Permintaan alam sekitar Dalaman
Permohonan Sesuai untuk pelbagai aplikasi, termasuk pengurusan kabel gentian optik, pengurusan kabel kuasa.
  • Adakah anda syarikat perdagangan atau pengilang?

    kami adalah pengilang, kami boleh mengeksport diri kami sendiri.

  • Apakah syarat pembayaran anda?

    Kami menerima T/T, L/C yang tidak boleh ditarik balik pada pandangan. Untuk pesanan biasa, kami lebih suka 30% lebih awal, 70% sebelum penghantaran.

  • Berapa lama masa penghantaran anda?

    Kami adalah  pengilang yang mempunyai stok saiz biasa. Kami menjanjikan penghantaran 25 hari selepas mendapat deposit anda.

  • Adakah anda menawarkan sampel percuma?

    Ya, kami boleh melakukannya, tetapi anda perlu membayar kos pengangkutan.
