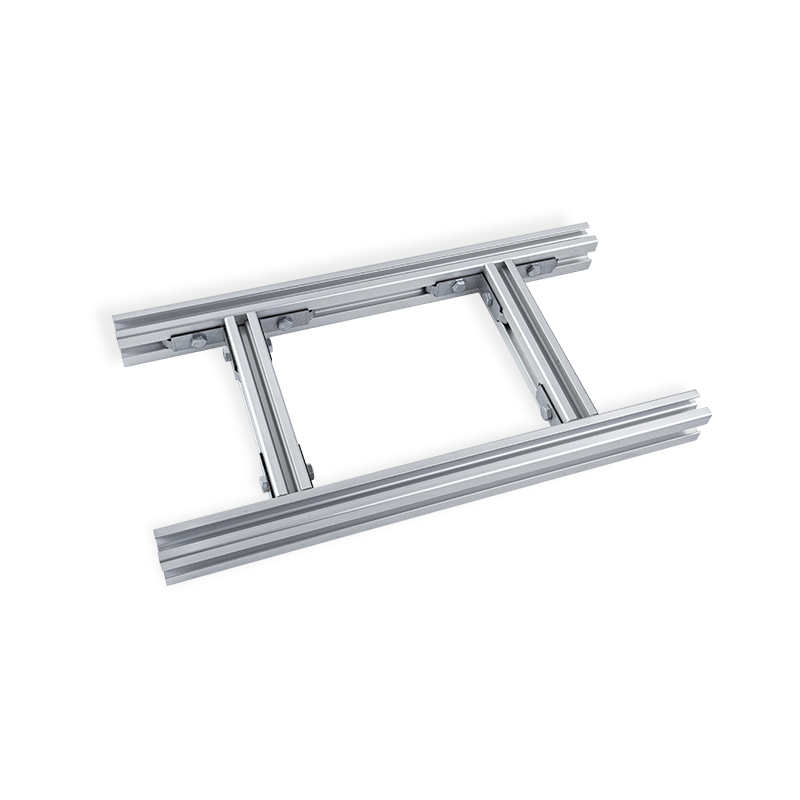

Tangga kabel aluminium dengan sistem terbuka untuk pengurusan kabel

tanya
Pengenalan Produk

Rak kabel profil aluminium direka untuk sistem pengurusan kabel terbuka di pusat data. Mereka telah memenangi pengiktirafan luas di pasaran kerana ringan, kekuatan tinggi dan penyelenggaraan yang mudah. Penggunaan aloi aluminium berkualiti tinggi sebagai bahan utama memastikan rak kabel mempunyai kapasiti galas beban dan rintangan kakisan, sambil mengurangkan berat keseluruhan untuk pengendalian dan pemasangan yang mudah. Permukaannya adalah tergalvani elektro atau tergalvani panas, dengan ketebalan salutan masing-masing ≥12um dan >60um, memberikan rintangan karat dan kakisan. Rawatan ini bukan sahaja memanjangkan hayat perkhidmatan rak kabel, tetapi juga meningkatkan keupayaannya untuk menahan hakisan alam sekitar, memastikan operasi jangka panjang dan stabil. Reka bentuk terbuka rak kabel menjadikan pemasangan dan penyelenggaraan kabel lebih mudah. Pengguna boleh dengan mudah melepasi kabel melalui langkah-langkah rak kabel untuk mencapai susun atur pendawaian yang fleksibel. Pada masa yang sama, struktur terbuka juga mengoptimumkan peredaran udara dan meningkatkan kecekapan pelesapan haba pusat data.

SISTEM TERBUKA · PENGURUSAN KABEL

Tangga kabel aluminium dengan sistem terbuka untuk pengurusan kabel

Struktur sokongan modular untuk kabel kuasa, kawalan dan telekomunikasi. Direka untuk kekuatan mekanikal yang tinggi dan rintangan kakisan dalam persekitaran dalaman dan luaran.

Gambaran keseluruhan produk

Tangga kabel aluminium dengan sistem terbuka terdiri daripada dua rel sisi membujur yang disambungkan dengan anak tangga pada selang tetap, membentuk struktur jenis tangga. Dihasilkan daripada aloi aluminium tersemperit 6063-T5 atau 6061-T6, sistem ini menyediakan laluan sokongan yang ringan namun tegar untuk kabel. Reka bentuk terbuka membolehkan penyejukan perolakan semula jadi, menghalang pembentukan haba dan memudahkan penambahan atau penggantian kabel tanpa memutuskan talian sedia ada. Rawatan permukaan termasuk sama ada kemasan kilang, beranod (8-12μm), atau salutan serbuk poliester (warna RAL). Jarak anak tangga standard ialah 250mm atau 300mm, boleh laras atas permintaan. Bahagian tangga bercantum melalui sambungan atau pengganding, menyokong larian lurus, selekoh mendatar, selekoh dalam/luar menegak dan peralihan riser. Pengekalan kabel boleh dipertingkatkan dengan cleat pilihan, penggelek atau ditutup dengan pembahagi untuk pengasingan.

6063-T5 / 6061-T6 Gred aloi
250 & 300 mm Jarak anak tangga (standard)
Sehingga 6 m Panjang bahagian
IP20 - IP66 Perlindungan sistem (dengan penutup)

Kelebihan teras

W

Nisbah berat vs kekuatan

Ketumpatan aluminium 2.7 g/cm³ memberikan berat 60% kurang daripada alternatif keluli sambil mengekalkan kapasiti beban sehingga 200 N/m setiap anak tangga (diuji kepada IEC 61537).

C

Rintangan kakisan

Lapisan oksida semulajadi atau kemasan beranod menahan kelembapan, semburan garam (diuji >480j ASTM B117) dan agen kimia. Sesuai untuk persekitaran petrokimia dan marin.

O

Kebolehaksesan terbuka

Jarak anak tangga membolehkan kawalan kabel terkulai dan pemeriksaan visual. Tiada alat diperlukan untuk meletakkan kabel atau mengubah hala di sepanjang laluan, mengurangkan masa pemasangan sebanyak 30%.

R

Perhimpunan pantas

Plat sambungan snap-in dan lubang pra-tebuk mengurangkan sambungan berbolted. Mematuhi standard DIN EN 61537 untuk sistem tangga kabel.

Ciri-ciri produk

bahan Aloi aluminium tersemperit 6063-T5 / 6061-T6 (6005A boleh disesuaikan)
Kemasan permukaan Kemasan kilang, beranod (10μm jelas atau gangsa), salutan serbuk RAL 9002 / RAL 7040 / RAL 1018
Dimensi rel sisi (H x W) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (lain-lain atas permintaan)
Profil rung 20x12 mm trapezoid atau bar rata 25x15 mm; corak anti-gelincir pilihan
Panjang standard 3000 mm, 4000 mm, 6000 mm
Jarak anak tangga 250 mm (tugas berat), 300 mm (tugas standard), 150 mm (untuk kabel kecil)
Kelas beban (IEC 61537) Kelas 60 / Kelas 120 / Kelas 180 (beban teragih maksimum 1800 N/m)
Julat suhu -40°C hingga 120°C

Senario aplikasi

Loji janakuasa & pencawang Pusat data (penghalaan kabel atas kepala) Kemudahan rawatan air Loji penapisan minyak & gas Bangunan bertingkat komersial Rangkaian isyarat kereta api Tenaga boleh diperbaharui (ladang solar/angin) Bagasi lapangan terbang & sistem kawalan

Nota teknikal & penyelesaian

Pengurangan gangguan elektromagnet (EMI).

Untuk kabel isyarat sensitif, pasang tangga aluminium dengan pelompat ikatan berterusan. Gunakan sambungan anak tangga terikat untuk mengurangkan galangan gelung di bawah 0.1 ohm setiap 10m panjang, memenuhi arahan EMC 2014/30/EU.

Pengurusan pengembangan terma

Aluminium mengembang 23 x 10⁻⁶/K. Untuk larian melebihi 20m, masukkan sambungan pengembangan dengan jurang 15mm setiap variasi 10°C. Sauh tetap diletakkan setiap 6m menghalang lengkok.

Pencegahan kakisan dwilogam

Apabila menyambungkan tangga aluminium ke penyokong keluli tergalvani, gunakan pad pengasing atau pencuci bersalut zink dengan salutan Dacromet. Elakkan sentuhan langsung kuprum-aluminium dalam keadaan lembap.

Pematuhan seismik & getaran

Sistem tangga dengan plat sambatan berbolted dan klip spring tahan pecutan seismik Zon 4 (0.4g). Untuk kawasan getaran tinggi, gunakan kacang kunci dan kurungan anti-getaran.

Soalan lazim

Apakah perbezaan antara tangga kabel dan dulang kabel?
Tangga kabel mempunyai anak tangga terbuka dengan jarak (biasanya 250-300mm) memberikan pengudaraan dan pengumpulan serpihan yang minimum, sesuai untuk kabel berat. Dulang kabel mempunyai bahagian bawah pepejal atau berlubang, sesuai untuk kabel diameter kecil. Tangga mengurangkan berat badan dan membolehkan pemindahan lebih mudah.
Bolehkah tangga kabel aluminium digunakan di luar dalam persekitaran pantai?
ya. Tentukan kemasan beranod (min 15μm) atau salutan serbuk dengan hibrid epoksi-poliester. Untuk zon percikan marin terus, gunakan aluminium 6063 dengan salutan penukaran bebas kromat serta salut poliester tugas berat yang diuji dengan semburan garam 1000j.
Bagaimana untuk mengira kapasiti beban untuk panjang rentang tertentu?
Rujuk jadual beban dalam IEC 61537. Sebagai contoh, rel sisi 100x45mm dengan jarak 3m dan jarak anak tangga 250mm menyokong beban teragih 1200 N/m. Tingkatkan ketumpatan anak tangga atau kurangkan rentang untuk beban yang lebih tinggi. Rujuk carta pesongan beban pengeluar.
Adakah aksesori tersedia untuk memasang kabel tanpa menggerudi?
ya. Klip pelana universal, pengikat keluli spring dan tali cangkuk dan gelung dipasang terus pada anak tangga. Selain itu, cleat kabel dengan tapak snap muat pada tebuk rel sisi (lubang pra-tebuk setiap 50mm).

Memesan maklumat rujukan

Kod nombor bahagian ACL-[Ketinggian rel]-[Jarak tangga]-[Kod penamat]-[Panjang cm]
Contoh ACL-100-300-PC7035-400 → ketinggian 100mm, jarak anak tangga 300mm, lapisan serbuk RAL7035, panjang 4000mm
Aksesori standard Plat sambat (pasangan), bolt & nat spring, pelompat ikatan, penutup hujung untuk rel sisi
Pilihan penyesuaian Anak tangga bercerun untuk saliran, perkakasan keluli tahan karat 316, pengganding prapasang, saluran nat tawanan untuk pemasangan pantas
*Semua data teknikal berdasarkan profil aluminium tersemperit. Kapasiti beban disahkan mengikut IEC 61537:2021. Ilustrasi dan spesifikasi produk tertakluk kepada perubahan kejuruteraan.
Sifat fizikal
taip Dulang kabel untuk pendawaian
bahan bahan Keluli, Aluminium, ss304, ss316L
Kemasan/rawatan permukaan

Pra-galvani 8um/ Penyaduran zink Elektro(≥12um)

Panas-celup tergalvani(>60um)

Plastik-spayed(>60um)

Salutan kuasa

Penggilapan pencuci asid (pilihan)

Julat dimensi

boleh disesuaikan tersedia

Lebar
Ketinggian Rel Sisi
Panjang
Ketebalan/diameter wayar
Maks. Beban Kerja Mengikut Saiz
Aksesori/produk berkaitan
Ciri-ciri Produk
warna Perak atau lain-lain/Menurut pelanggan
Permintaan alam sekitar
Permohonan
