Gambaran keseluruhan produk

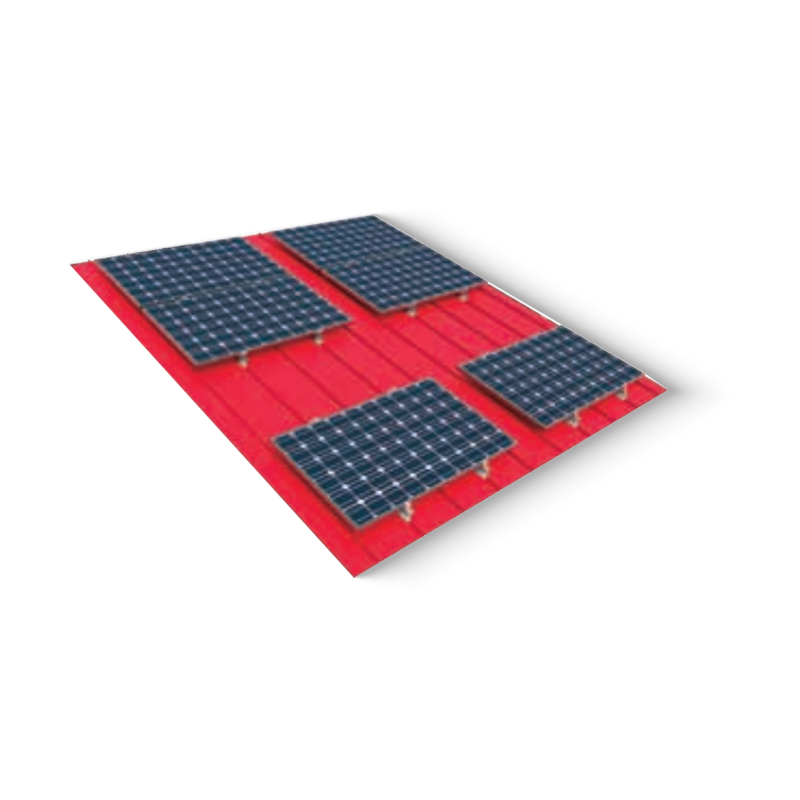

Sistem pelekap jubin keluli warna tanpa purlin direka bentuk untuk memasang peralatan terus pada jahitan berdiri atau rusuk trapezoid kepingan keluli berprofil. Sistem ini terdiri daripada tapak pengapit aluminium atau keluli tergalvani, pendakap boleh laras ketinggian, dan pengapit rel atas atau modul. Ia menghapuskan keperluan untuk purlin melintang, mengurangkan kos bahan dan masa pemasangan. Mekanisme pengapit menggunakan pelapik T-bolt dan neoprena untuk mengamankan pendakap tanpa menembusi membran bumbung, memelihara integriti cuaca. Pemindahan beban berlaku melalui rusuk helaian ke substruktur. Keserasian standard termasuk profil seperti LSY-32/1000, YX25-210-840 dan jubin trapezoid dengan ketinggian rusuk dari 25mm hingga 75mm. Sistem pelekap boleh menyokong panel fotovoltaik, dulang kabel, atau lekapan mekanikal ringan pada bumbung logam dengan sudut cerun antara 5° dan 45°.
≤45° Julat cerun bumbung
25-75mm Ketinggian rusuk yang serasi
M8 / M10 Saiz bolt pengapit
EN 1991-1-4 Reka bentuk beban angin
Kelebihan teras
Penghapusan purlin
Mengurangkan struktur keluli sekunder sebanyak 35-50% berbanding purlin rel tradisional. Kurungan pelekap melekat terus pada rusuk kepingan bumbung, mengurangkan perbelanjaan bahan dan berat barang.
Integriti kalis air
Reka bentuk pengapit menggunakan EPDM atau padding silikon untuk mengelak titik penetapan. Tiada penembusan bumbung mengurangkan kemungkinan kebocoran. Diuji kepada kedap air 600Pa di bawah keadaan dinamik.
Ketinggian dan kecondongan boleh laras
Mekanisme gelongsor bersepadu membolehkan pelarasan menegak sehingga 40mm dan sudut kecondongan 0-15 darjah untuk mengimbangi ketidakteraturan bumbung atau orientasi solar.
Bahan padan kakisan
Pengapit dalam aluminium 6063-T5 (anodized AA15) atau keluli HDG (salutan Z600). Pengikat keluli tahan karat A2-70 disertakan untuk pencegahan sentuhan logam yang berbeza.
Ciri-ciri produk
| Pilihan bahan | Aluminium tersemperit 6063-T5 (beranod 12-15μm) / Keluli tergalvani celup panas S250GD Z (275-600g/m²) |
| Jenis pengapit | Pengapit sisi, pengapit pertengahan, pengapit hujung untuk kepingan trapezoid; pengapit jahitan universal untuk bumbung jahitan berdiri |
| Keserasian rusuk | Trapezoid (ketinggian 25-75mm, pic 150-350mm); beralun (jenis R32, R45); profil sinusoidal |
| Muatan kapasiti | Kekuatan tegangan muktamad: pengapit 2.5kN setiap kurungan; beban reka bentuk: 1.2kN menegak / 0.8kN mendatar |
| Spesifikasi pengikat | Keluli tahan karat A2-70 atau A4-80 bolt hex; mesin basuh spring dan mesin basuh rata yang telah dipasang sebelumnya |
| Julat suhu | -40°C hingga 110°C (meterai EPDM mengekalkan keanjalan) |
| Klasifikasi kebakaran | Tidak mudah terbakar, Kelas A mengikut ASTM E84, komponen aluminium |
| Pensijilan | ISO 9001:2015; IEC 62852 (daya pengapit); TUV diuji untuk menaikkan angin |
Senario aplikasi
Gudang industri dengan kepingan keluli warna trapezoid – lampiran terus tatasusunan suria atas bumbung (sistem PV terikat grid).
Bangunan pertanian (ladang ayam, penyimpanan bijirin) – memasang kipas ekzos, kurungan cahaya atau peralatan kecil tanpa grid purlin.
Bumbung logam komersial (carport, pusat logistik) – dulang kabel sokongan atau laluan pejalan kaki berprofil rendah.
Projek retrofit pada bumbung keluli sedia ada – penyelesaian untuk menambah beban tanpa mengubah suai struktur utama.
Sistem penyejukan dan set talian HVAC ditetapkan pada pelapisan logam beralun.
Nota teknikal & penyelesaian
Rintangan angkat angin
Untuk zon bumbung dengan sedutan tinggi, gunakan klip pengunci tambahan dan tingkatkan ketumpatan pengapit kepada 4 setiap meter persegi. Sahkan daya tarik keluar melalui ujian tarik di tapak setiap ASTM E1512 (minimum 600 N setiap pengapit).
Pergerakan haba kepingan keluli
Keluli warna mengembang di bawah kitaran haba. Gunakan lubang pendakap berlubang dengan pad geseran yang membenarkan gelinciran mikro sehingga 3mm untuk mengelakkan keletihan pengikat. Jangan terlalu ketatkan tork melebihi 15 Nm pada bolt M8.
Sentuhan logam yang tidak serupa
Pendakap aluminium yang bersentuhan dengan kepingan bumbung keluli tergalvani memerlukan pengasing nilon atau gasket bukan konduktif untuk mengelakkan kakisan galvanik. Sapukan pita bitumen jika pengasing tidak digunakan.
Pengesahan integriti meterai
Selepas pemasangan, periksa sisipan EPDM untuk pemampatan seragam. Jurang lebih besar daripada 1.5mm menunjukkan tempat duduk yang tidak betul dan boleh menyebabkan kemasukan air. Tork semula selepas 2 minggu.
Soalan lazim
S1 Adakah sistem tanpa purlin sesuai untuk semua bumbung logam trapezoid?
Keserasian bergantung pada ketinggian rusuk dan jarak. Pengapit standard sesuai dengan ketinggian rusuk 25-75mm dan lebar puncak 25-45mm. Untuk profil tersuai (rusuk punggung, rusuk sempit), gunakan penyesuai rahang khusus profil atau sisipan pengapit mesin tersuai.
S2 Adakah sistem pelekap memerlukan pengesahan struktur bumbung?
ya. Lembaran bumbung mesti menyokong beban titik tambahan. Sediakan pengiraan beban berdasarkan ketebalan kepingan (minimum keluli 0.5mm), geometri rusuk, dan rentang antara purlin primer. Sistem pelekap memindahkan beban ke rusuk kepingan; sahkan kekuatan rusuk dengan pengilang.
S3 Bolehkah sistem ini digunakan untuk pemasangan panel solar tanpa ikatan tanah?
Ikatan diperlukan oleh NEC 250. Gunakan klip pembumian atau gigi pembumian prapasang dalam pengapit untuk mewujudkan kesinambungan elektrik merentasi kurungan dan rangka bumbung. Permukaan anodized tidak konduktif; tanggalkan salutan pada titik sambungan atau gunakan pencuci bintang.
S4 Apakah penyelenggaraan yang diperlukan dari semasa ke semasa?
Periksa tork pengapit setiap tahun (disyorkan 12-14 Nm untuk M8). Gantikan pad EPDM yang rosak setiap 8-10 tahun. Semak tanda-tanda kakisan di kawasan pantai; gunakan semburan pelindung jika perlu.
Memesan maklumat rujukan
Skim penomboran bahagian
NPCS-[Kod ketinggian rusuk]-[Kod bahan]-[Gaya pengapit]
Contoh: NPCS-50-AL-SC → ketinggian rusuk 50mm, aloi aluminium, pengapit sisi untuk kepingan trapezoid
- Kod ketinggian rusuk: 35, 50, 65, 75
- Bahan: AL (anodized) / GS (keluli tergalvani)
- Gaya: SC (pengapit sisi), MC (pengapit pertengahan), EC (pengapit hujung)
Komponen kit standard
- Pengapit atas dan pengapit bawah (pasangan dipadankan)
- M8x40 nat nilok bolt keluli tahan karat
- Pad getah EPDM (ketebalan 2mm, pra-potong)
- Set pencuci rata dan pencuci spring
- Penyesuai sepana tork pemasangan (pilihan)
Pembungkusan: 50 set setiap panduan pemasangan karton
* Nilai beban berdasarkan ujian statik setiap UL 2703 dan EN 1991. Kejuruteraan medan disyorkan untuk pelarasan khusus zon salji/angin. Semua produk memenuhi keperluan RoHS.
